Подкосы

Эта категория оснастки предназначена для юстировки щитовой опалубки стен в строго вертикальном положении. Подкос не позволяет конструкции завалиться в какую-либо сторону под тяжестью заливаемого внутрь бетона. Такие же опоры могут применяться для формирования колонн.

Особенности конструкции монтажных подкосов

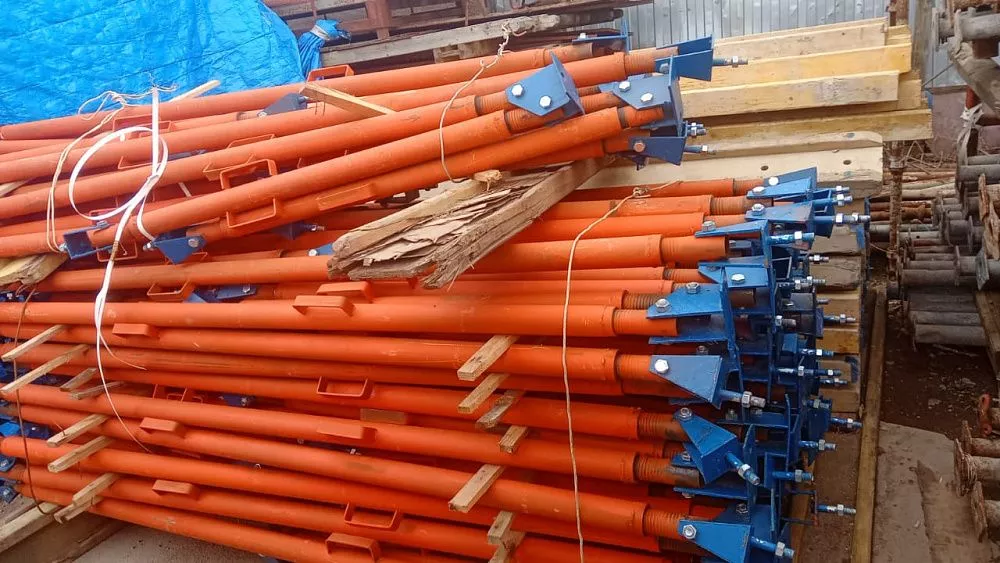

Предлагаемые винтовые подкосы для опалубки состоят из следующих основных элементов:

• Основание. Представляет собой «лапу», которая служит упором для подкоса. На ней расположены две оси, на которых свободно вращаются обе опоры. Сама «лапа» фиксируется к бетонному основанию при помощи анкерных болтов. Для формирования крупногабаритных стен она может дополнительно крепиться распорками.

• Нижняя опора. Конструктивно состоит из трех основных частей — одной полой трубы с внутренней резьбой и двух труб по краям с наружной резьбой. На «лапе» опора удерживается с помощью осевого соединения. На другом конце прикреплен механизм для фиксации подкоса к профилю щитовой опалубки. Нижняя опора фиксирует установленную конструкцию у основания.

• Верхняя опора. Имеет аналогичную с нижней конструкцию, но большую длину. Верхняя опора не дает опалубке завалиться на завершающем этапе формирования стены.


Если используется одноуровневый подкос для опалубки, то он выполняет такую же роль, как и верхняя опора в двухуровневой конфигурации. Применяются оба типа одинаково — подкос крепится к полу и щиту. Регулировка длины с высокой точностью осуществляется вращением полой трубы. Для этого на ней предусмотрены специальные захваты, ускоряющие и облегчающие процесс.

Ключевые характеристики опор для опалубочных систем

При заказе монтажных подкосов для ЖБИ необходимо обращать внимание на следующие параметры:

• минимальная длина верхней опоры (м);

• минимальная длина нижней опоры (м);
• максимальная длина верхней опоры (м);
• максимальная длина нижней опоры (м);
• вес изделия;
• допустимая нагрузка;
• совместимость с той или иной опалубочной системой.

Чтобы узнать все эти характеристики, воспользуйтесь формой обратной связи на сайте или позвоните нашим менеджерам на указанный номер телефона. Для формирования стены в зависимости от типа щитовой системы в среднем требуется 1 опора на 2-3 соединенных щита. Для фиксации опалубки колонн необходимо 2 подкоса, которые устанавливаются относительно друг друга под углом 90 градусов (см. фото).

Преимущества двухуровневых подкосов для опалубки

• выгодная цена;
• небольшой вес;
• простая конструкция;
• быстрый монтаж/демонтаж;
• выдерживают высокие нагрузки на любом этапе формирования стен и колонн;
• позволяют с высокой точностью регулировать положение опалубки;
• не занимают много места в сложенном виде.

В нашем каталоге Вы найдете и другие комплектующие для опалубки, а наши менеджеры подробно проконсультируют по всем вопросам.
